Digital
Schon sehr früh (Jugend) habe ich mich mit Digitaltechnik befasst.
Ich habe mit digitalen Elementen wie Und, Oder, Nicht, Flipflops, usw. Schaltpläne erstellt.
Daher war es mir ein großes Bedürfnis, ein Programm zu schreiben, mit dem man solche Schaltpläne zeichnen kann.
Vor einigen Jahre hab ich das Programm mit C++ programmiert (Siehe DigitalC++).
Hier jetzt die Version in C-Sharp.

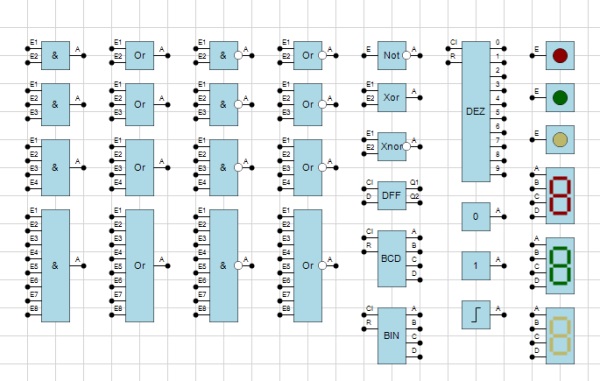

Dies sind alle verfügbare Elemente.
Beispiel für ein 4-fach-Or.

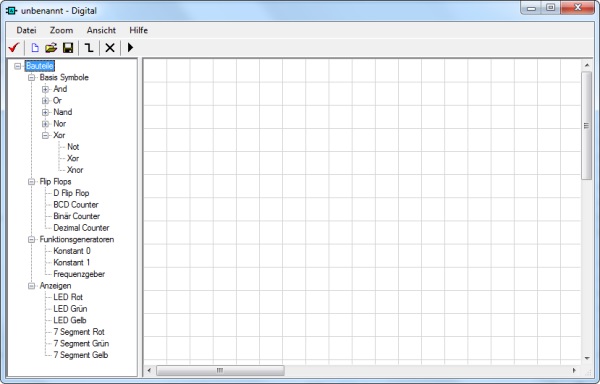

Erstellt wird der Plan indem man ein Element aus dem Baum links auf die Zeichenfläche zieht.
Danach werden die Ein- und Ausgänge mit Linien verbunden.
Um das Ergebnis anzuzeigen, kann man dann die Simulation starten.
Im Beispiel wird die LED rot.
Menü.
Datei-Menü.
Zoom-Menü.
Ansicht-Menü.
Hilfe-Menü.
Toolbar.
 |
Beenden |
 |
Neu |
 |
Öffnen |
 |
Speichern |
 |
Polygon |
 |
Löschen |
 |
Start |
Info-Dialog.
